Página 1 — Implementación de Asterisk en todo tipo de infraestructuras

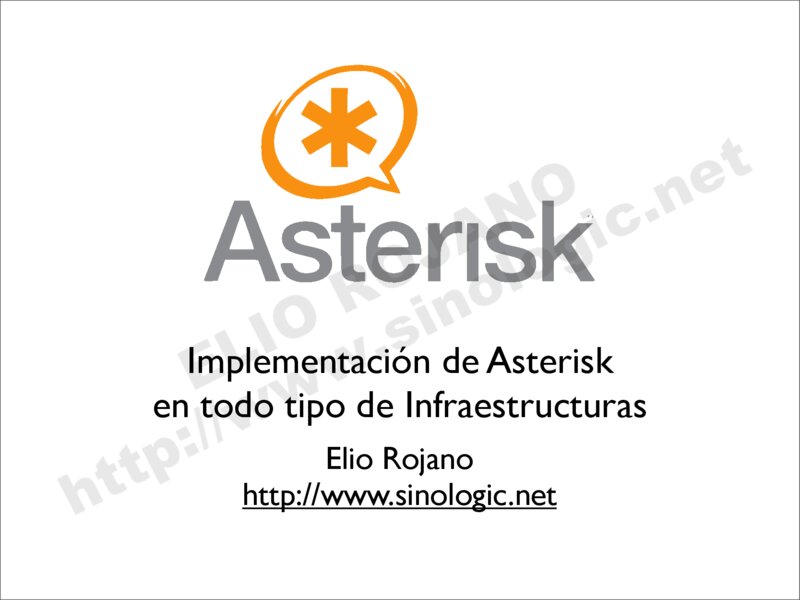

Implementación de Asterisk en todo tipo de Infraestructuras Elio Rojano http://www.sinologic.net
Página 2 — Implementación de Asterisk en todo tipo de infraestructuras
La telefonía del pasado
Página 3 — Implementación de Asterisk en todo tipo de infraestructuras

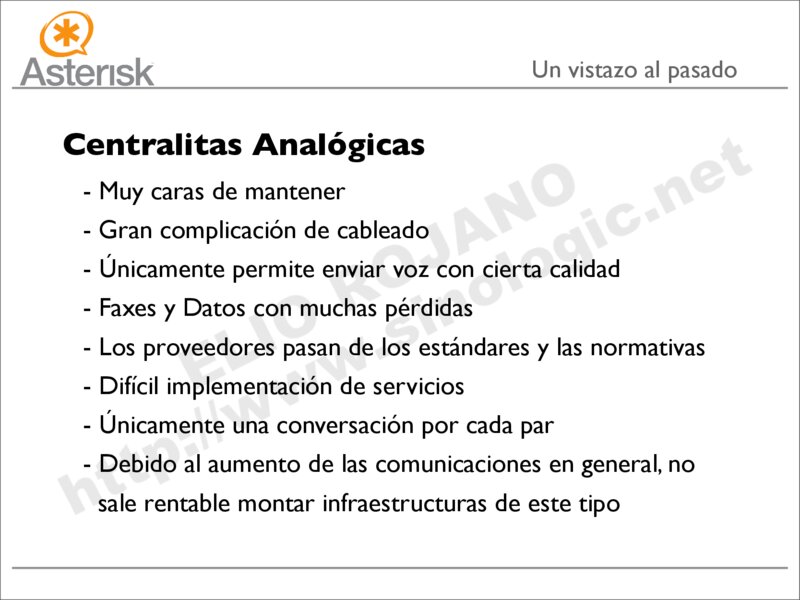

Un vistazo al pasado Centralitas Analógicas - Muy caras de mantener - Gran complicación de cableado - Únicamente permite enviar voz con cierta calidad - Faxes y Datos con muchas pérdidas - Los proveedores pasan de los estándares y las normativas - Difícil implementación de servicios - Únicamente una conversación por cada par - Debido al aumento de las comunicaciones en general, no sale rentable montar infraestructuras de este tipo
Página 4 — Implementación de Asterisk en todo tipo de infraestructuras

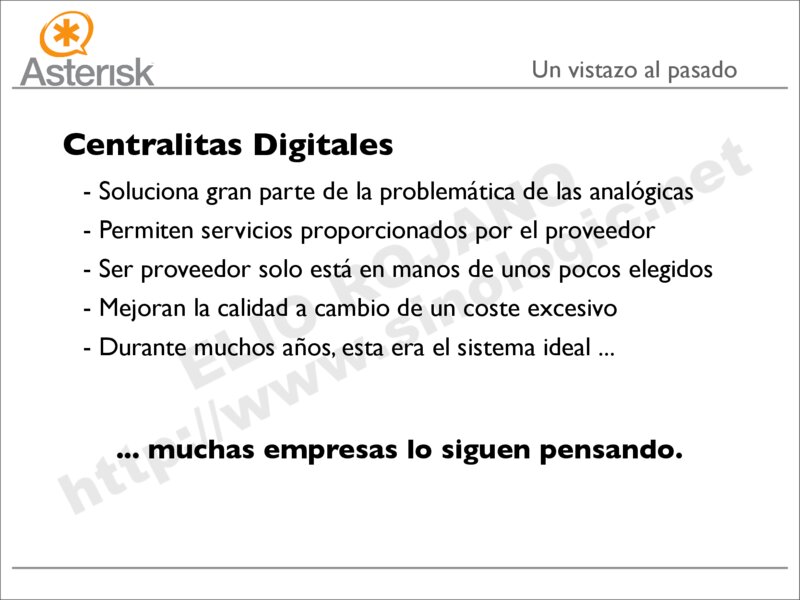

Un vistazo al pasado Centralitas Digitales - Soluciona gran parte de la problemática de las analógicas - Permiten servicios proporcionados por el proveedor - Ser proveedor solo está en manos de unos pocos elegidos - Mejoran la calidad a cambio de un coste excesivo - Durante muchos años, esta era el sistema ideal ...
... muchas empresas lo siguen pensando.
Página 5 — Implementación de Asterisk en todo tipo de infraestructuras

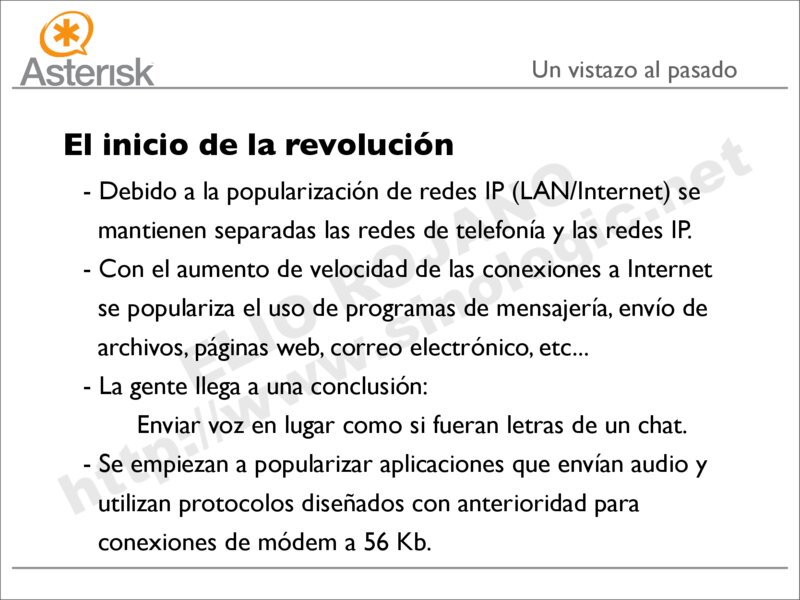

Un vistazo al pasado El inicio de la revolución - Debido a la popularización de redes IP (LAN/Internet) se mantienen separadas las redes de telefonía y las redes IP.
- Con el aumento de velocidad de las conexiones a Internet se populariza el uso de programas de mensajería, envío de archivos, páginas web, correo electrónico, etc...
- La gente llega a una conclusión: Enviar voz en lugar como si fueran letras de un chat.
- Se empiezan a popularizar aplicaciones que envían audio y utilizan protocolos diseñados con anterioridad para conexiones de módem a 56 Kb.

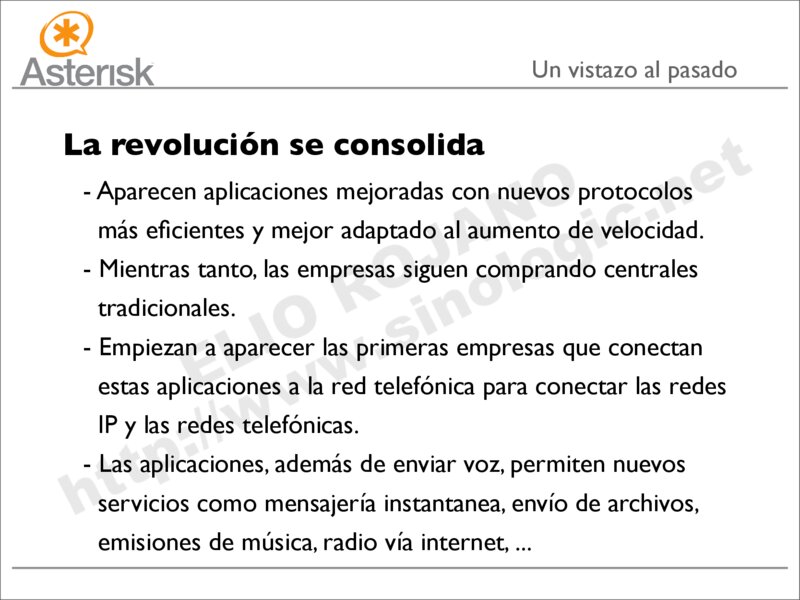

Página 6 — Implementación de Asterisk en todo tipo de infraestructuras
Un vistazo al pasado La revolución se consolida - Aparecen aplicaciones mejoradas con nuevos protocolos más eficientes y mejor adaptado al aumento de velocidad.
- Mientras tanto, las empresas siguen comprando centrales tradicionales.
- Empiezan a aparecer las primeras empresas que conectan estas aplicaciones a la red telefónica para conectar las redes IP y las redes telefónicas.
- Las aplicaciones, además de enviar voz, permiten nuevos servicios como mensajería instantanea, envío de archivos, emisiones de música, radio vía internet, ...
Página 7 — Implementación de Asterisk en todo tipo de infraestructuras

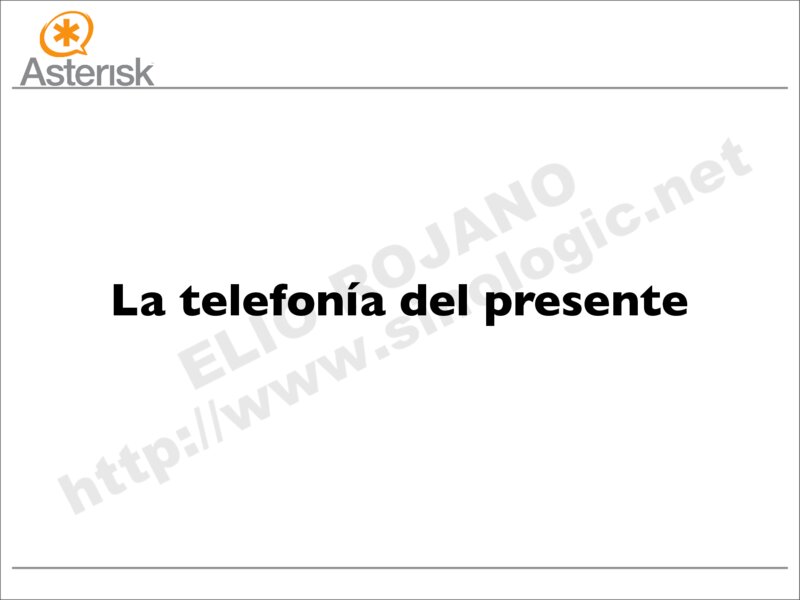

La telefonía del presente
Página 8 — Implementación de Asterisk en todo tipo de infraestructuras

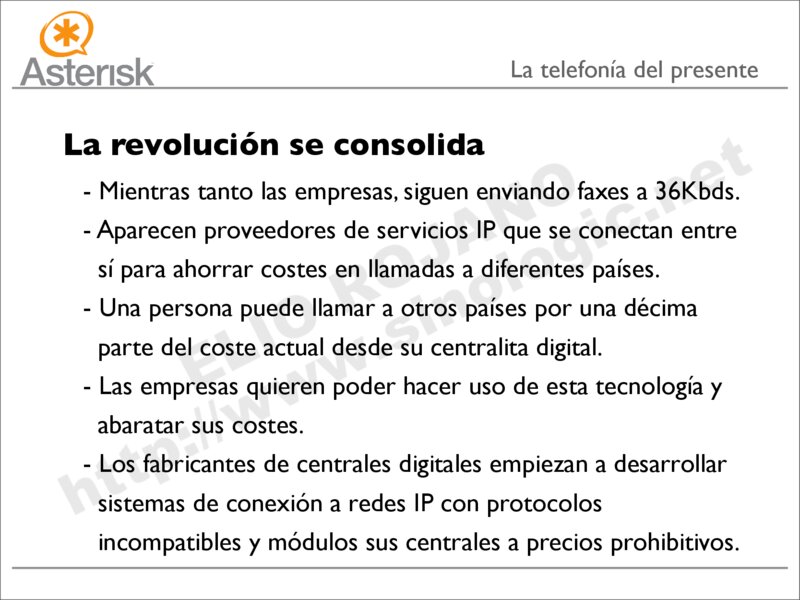

La telefonía del presente La revolución se consolida - Mientras tanto las empresas, siguen enviando faxes a 36Kbds.
- Aparecen proveedores de servicios IP que se conectan entre sí para ahorrar costes en llamadas a diferentes países.
- Una persona puede llamar a otros países por una décima parte del coste actual desde su centralita digital.
- Las empresas quieren poder hacer uso de esta tecnología y abaratar sus costes.
- Los fabricantes de centrales digitales empiezan a desarrollar sistemas de conexión a redes IP con protocolos incompatibles y módulos sus centrales a precios prohibitivos.
Página 9 — Implementación de Asterisk en todo tipo de infraestructuras

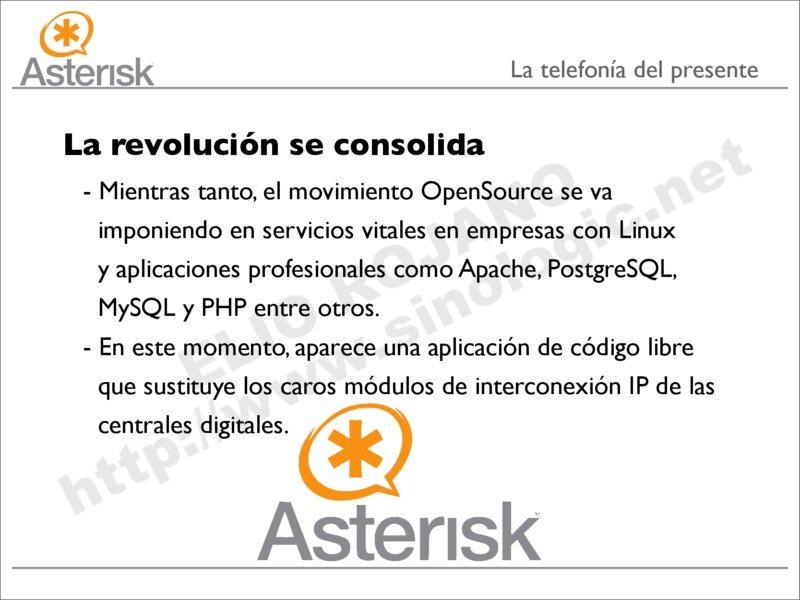

La telefonía del presente La revolución se consolida - Mientras tanto, el movimiento OpenSource se va imponiendo en servicios vitales en empresas con Linux y aplicaciones profesionales como Apache, PostgreSQL, MySQL y PHP entre otros.
- En este momento, aparece una aplicación de código libre que sustituye los caros módulos de interconexión IP de las centrales digitales.

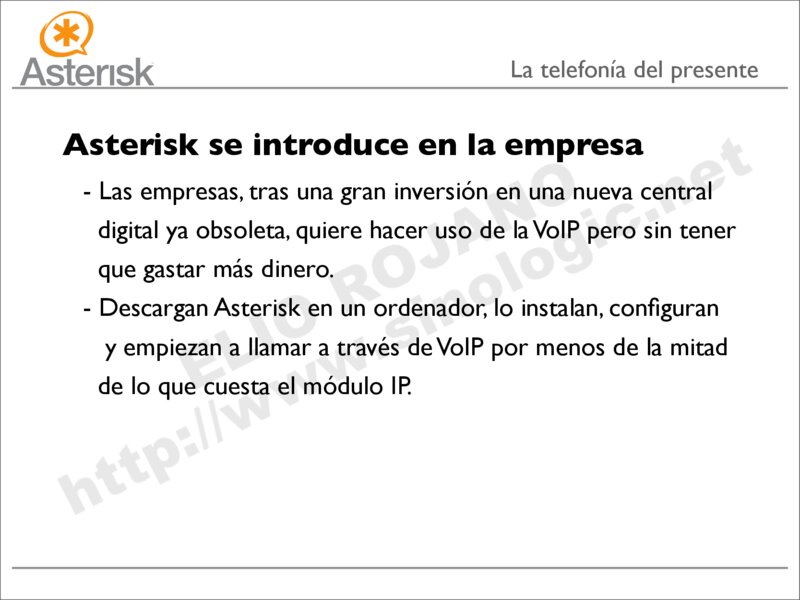

Página 10 — Implementación de Asterisk en todo tipo de infraestructuras
La telefonía del presente Asterisk se introduce en la empresa - Las empresas, tras una gran inversión en una nueva central digital ya obsoleta, quiere hacer uso de la VoIP pero sin tener que gastar más dinero.
- Descargan Asterisk en un ordenador, lo instalan, configuran y empiezan a llamar a través de VoIP por menos de la mitad de lo que cuesta el módulo IP.

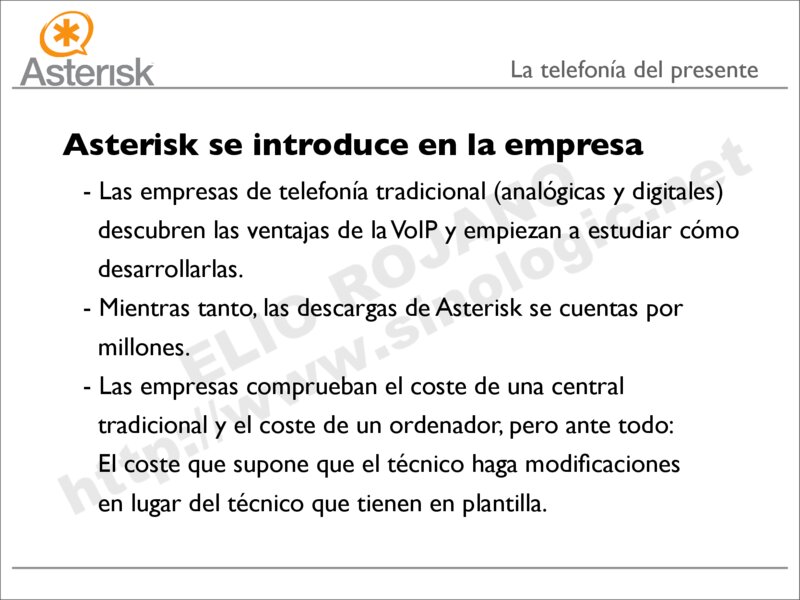

Página 11 — Implementación de Asterisk en todo tipo de infraestructuras
La telefonía del presente Asterisk se introduce en la empresa - Las empresas de telefonía tradicional (analógicas y digitales) descubren las ventajas de la VoIP y empiezan a estudiar cómo desarrollarlas.
- Mientras tanto, las descargas de Asterisk se cuentas por millones.
- Las empresas comprueban el coste de una central tradicional y el coste de un ordenador, pero ante todo:
El coste que supone que el técnico haga modificaciones en lugar del técnico que tienen en plantilla.
Página 12 — Implementación de Asterisk en todo tipo de infraestructuras

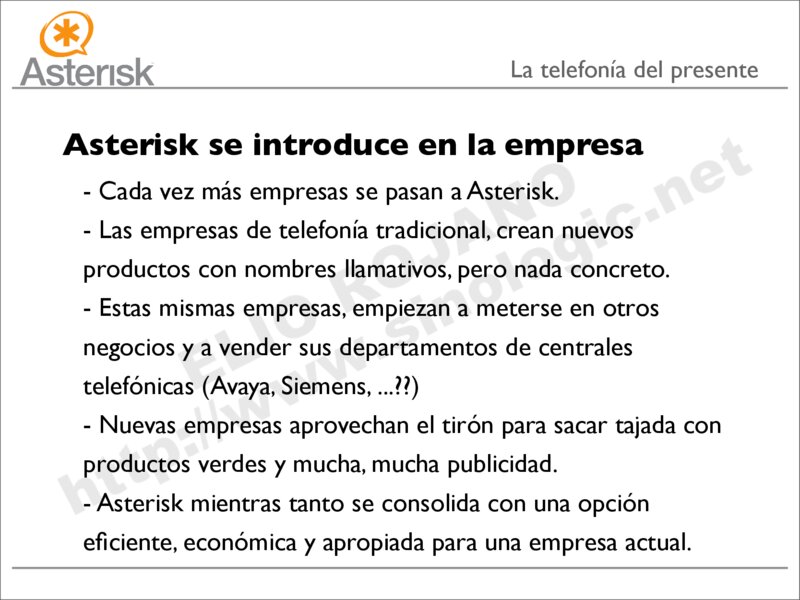

La telefonía del presente Asterisk se introduce en la empresa - Cada vez más empresas se pasan a Asterisk.
- Las empresas de telefonía tradicional, crean nuevos productos con nombres llamativos, pero nada concreto.
- Estas mismas empresas, empiezan a meterse en otros negocios y a vender sus departamentos de centrales telefónicas (Avaya, Siemens, ...??) - Nuevas empresas aprovechan el tirón para sacar tajada con productos verdes y mucha, mucha publicidad.
- Asterisk mientras tanto se consolida con una opción eficiente, económica y apropiada para una empresa actual.
Página 13 — Implementación de Asterisk en todo tipo de infraestructuras

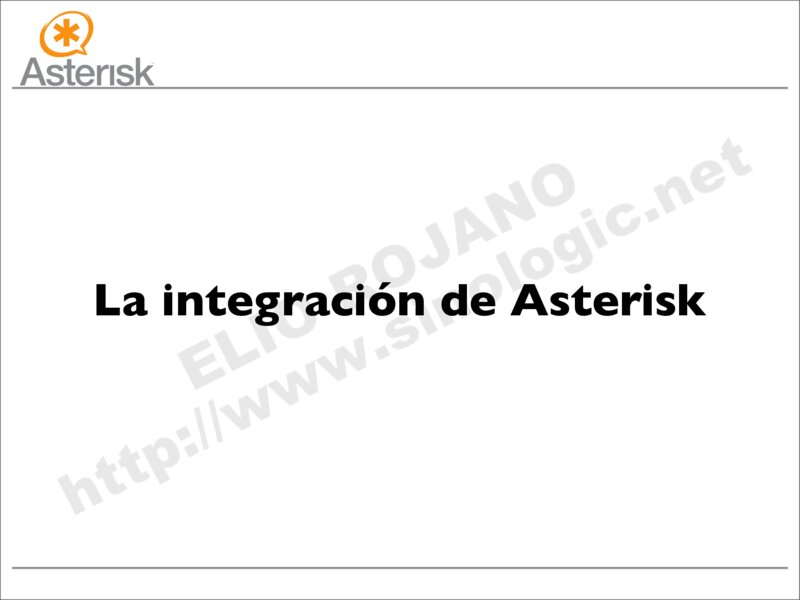

La integración de Asterisk

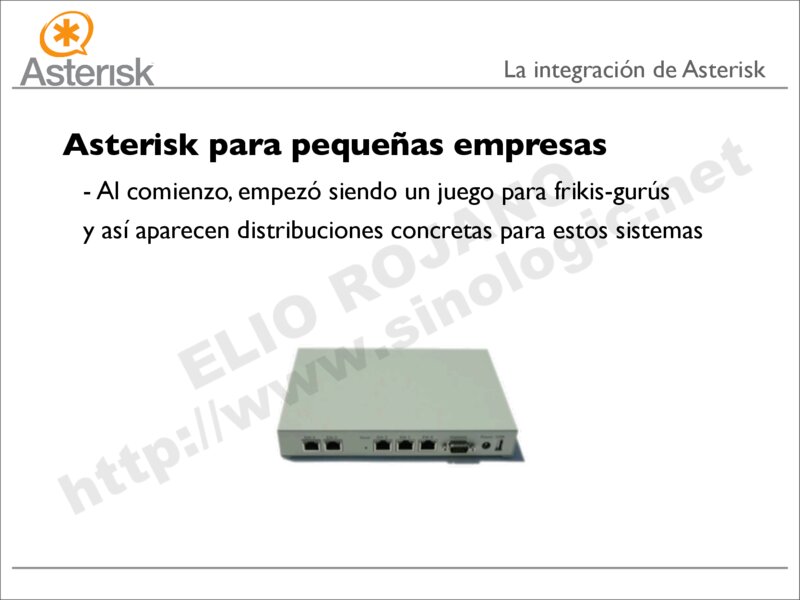

Página 14 — Implementación de Asterisk en todo tipo de infraestructuras
La integración de Asterisk Asterisk para pequeñas empresas - Al comienzo, empezó siendo un juego para frikis-gurús y así aparecen distribuciones concretas para estos sistemas
Página 15 — Implementación de Asterisk en todo tipo de infraestructuras

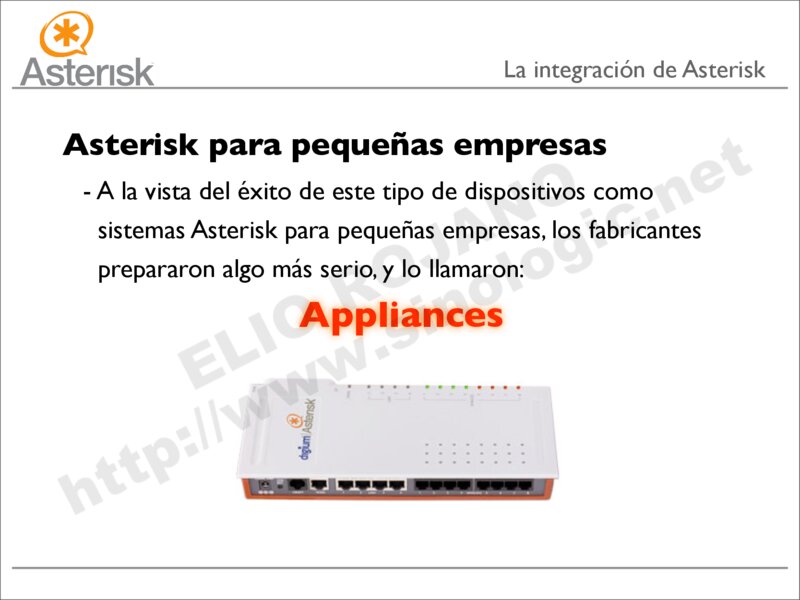

La integración de Asterisk Asterisk para pequeñas empresas - A la vista del éxito de este tipo de dispositivos como sistemas Asterisk para pequeñas empresas, los fabricantes prepararon algo más serio, y lo llamaron:
Appliances

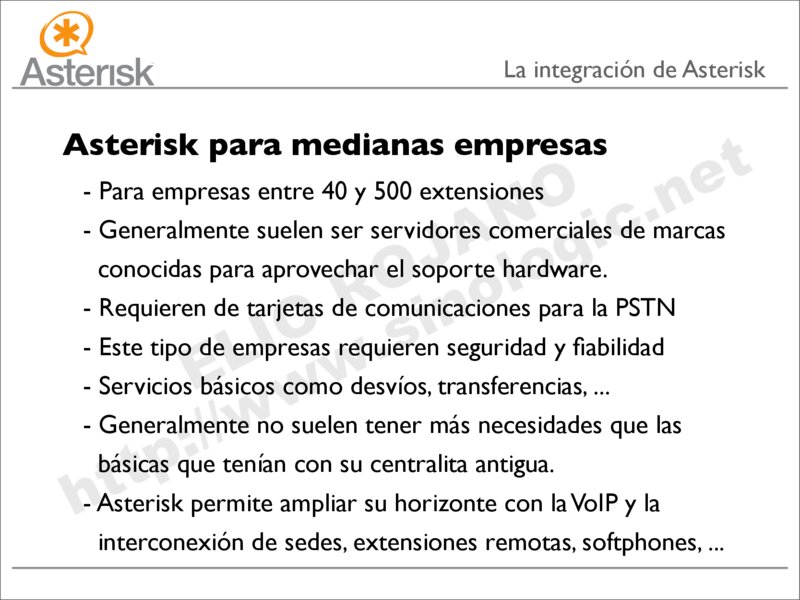

Página 16 — Implementación de Asterisk en todo tipo de infraestructuras
La integración de Asterisk Asterisk para medianas empresas - Para empresas entre 40 y 500 extensiones - Generalmente suelen ser servidores comerciales de marcas conocidas para aprovechar el soporte hardware.
- Requieren de tarjetas de comunicaciones para la PSTN - Este tipo de empresas requieren seguridad y fiabilidad - Servicios básicos como desvíos, transferencias, ...
- Generalmente no suelen tener más necesidades que las básicas que tenían con su centralita antigua.
- Asterisk permite ampliar su horizonte con la VoIP y la interconexión de sedes, extensiones remotas, softphones, ...
Página 17 — Implementación de Asterisk en todo tipo de infraestructuras

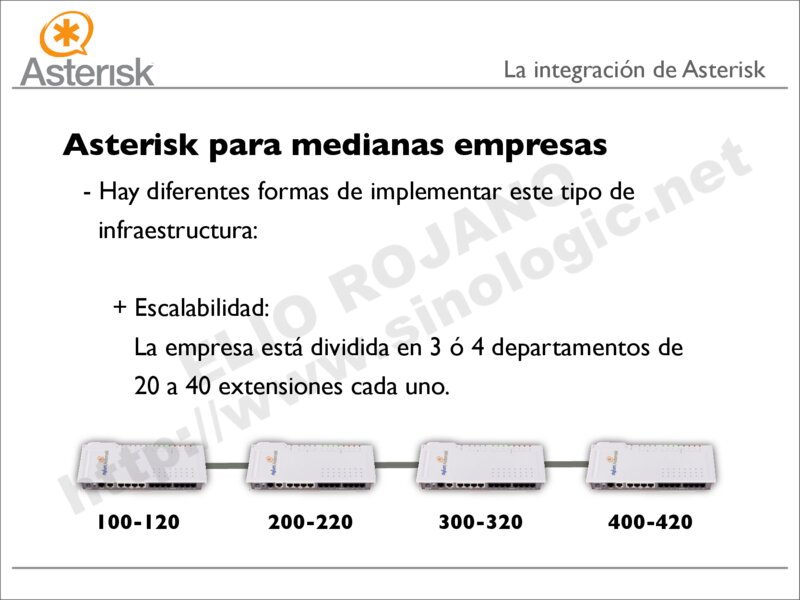

La integración de Asterisk Asterisk para medianas empresas - Hay diferentes formas de implementar este tipo de infraestructura:
+ Escalabilidad: La empresa está dividida en 3 ó 4 departamentos de 20 a 40 extensiones cada uno.
100-120 200-220 300-320 400-420
Página 18 — Implementación de Asterisk en todo tipo de infraestructuras

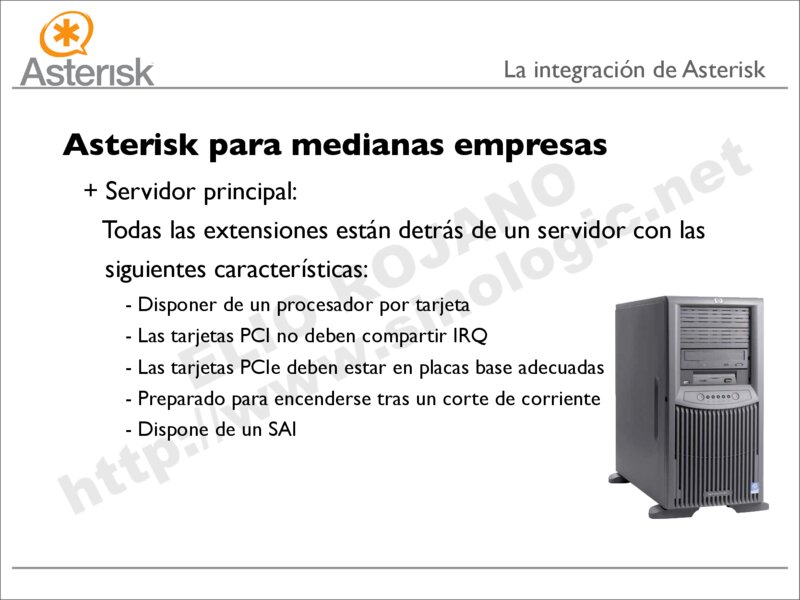

La integración de Asterisk Asterisk para medianas empresas + Servidor principal:
Todas las extensiones están detrás de un servidor con las siguientes características:
- Disponer de un procesador por tarjeta - Las tarjetas PCI no deben compartir IRQ - Las tarjetas PCIe deben estar en placas base adecuadas - Preparado para encenderse tras un corte de corriente - Dispone de un SAI

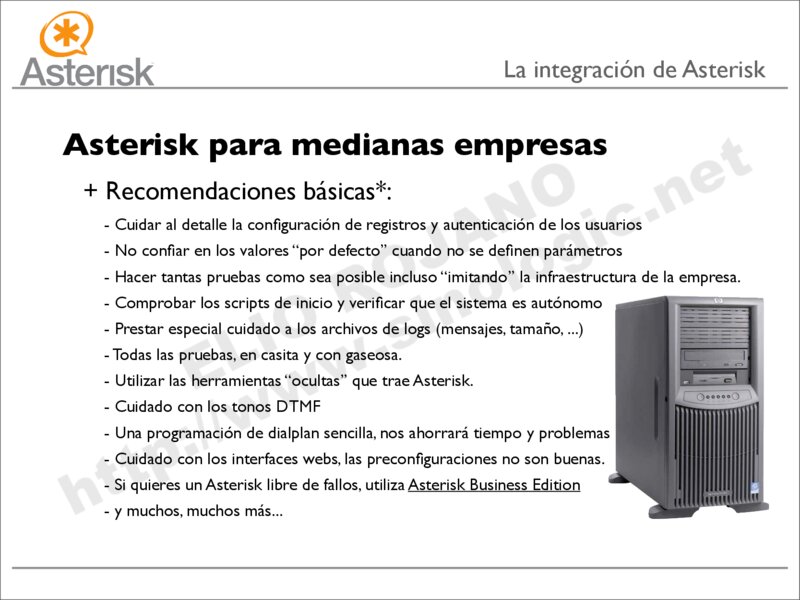

Página 19 — Implementación de Asterisk en todo tipo de infraestructuras
La integración de Asterisk Asterisk para medianas empresas + Recomendaciones básicas*:
- Cuidar al detalle la configuración de registros y autenticación de los usuarios - No confiar en los valores “por defecto” cuando no se definen parámetros - Hacer tantas pruebas como sea posible incluso “imitando” la infraestructura de la empresa.
- Comprobar los scripts de inicio y verificar que el sistema es autónomo - Prestar especial cuidado a los archivos de logs (mensajes, tamaño, ...) - Todas las pruebas, en casita y con gaseosa.
- Utilizar las herramientas “ocultas” que trae Asterisk.
- Cuidado con los tonos DTMF - Una programación de dialplan sencilla, nos ahorrará tiempo y problemas - Cuidado con los interfaces webs, las preconfiguraciones no son buenas.
- Si quieres un Asterisk libre de fallos, utiliza Asterisk Business Edition - y muchos, muchos más...

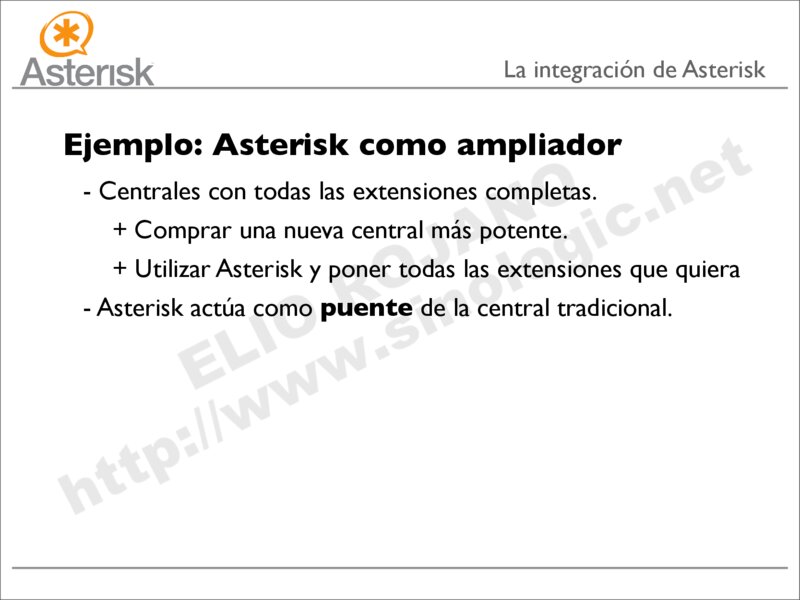

Página 20 — Implementación de Asterisk en todo tipo de infraestructuras
La integración de Asterisk Ejemplo: Asterisk como ampliador - Centrales con todas las extensiones completas.
+ Comprar una nueva central más potente. + Utilizar Asterisk y poner todas las extensiones que quiera - Asterisk actúa como puente de la central tradicional.

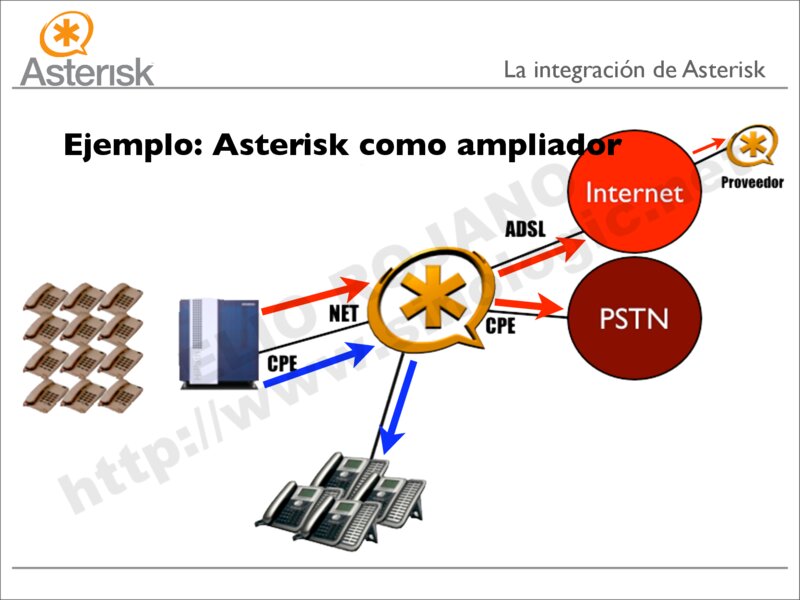

Página 21 — Implementación de Asterisk en todo tipo de infraestructuras
La integración de Asterisk Ejemplo: Asterisk como ampliador

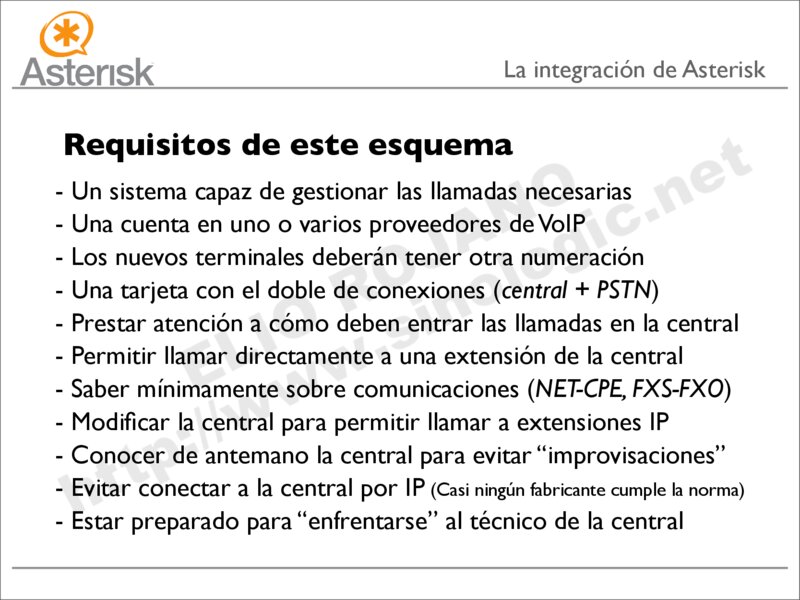

Página 22 — Implementación de Asterisk en todo tipo de infraestructuras
La integración de Asterisk Requisitos de este esquema - Un sistema capaz de gestionar las llamadas necesarias - Una cuenta en uno o varios proveedores de VoIP - Los nuevos terminales deberán tener otra numeración - Una tarjeta con el doble de conexiones (central + PSTN) - Prestar atención a cómo deben entrar las llamadas en la central - Permitir llamar directamente a una extensión de la central - Saber mínimamente sobre comunicaciones (NET-CPE, FXS-FXO) - Modificar la central para permitir llamar a extensiones IP - Conocer de antemano la central para evitar “improvisaciones” - Evitar conectar a la central por IP (Casi ningún fabricante cumple la norma) - Estar preparado para “enfrentarse” al técnico de la central

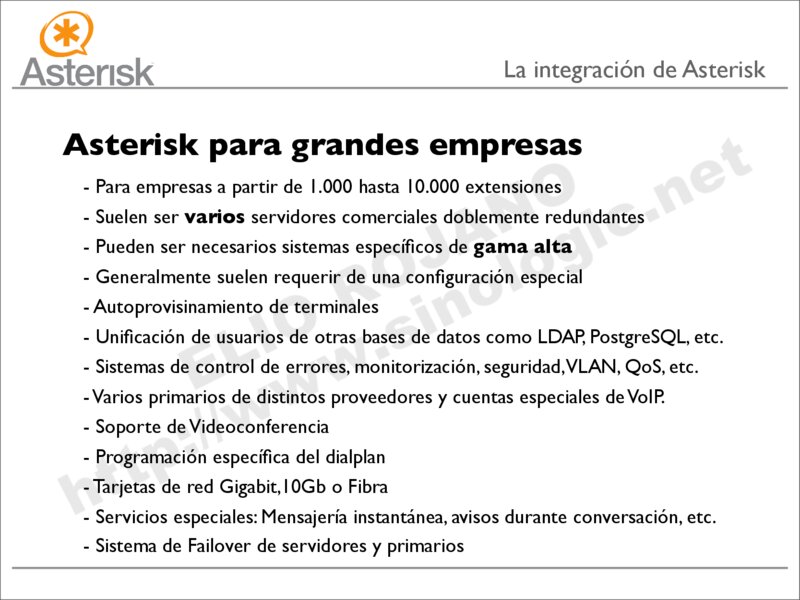

Página 23 — Implementación de Asterisk en todo tipo de infraestructuras
La integración de Asterisk Asterisk para grandes empresas - Para empresas a partir de 1.000 hasta 10.000 extensiones - Suelen ser varios servidores comerciales doblemente redundantes - Pueden ser necesarios sistemas específicos de gama alta - Generalmente suelen requerir de una configuración especial - Autoprovisinamiento de terminales - Unificación de usuarios de otras bases de datos como LDAP, PostgreSQL, etc.
- Sistemas de control de errores, monitorización, seguridad, VLAN, QoS, etc.
- Varios primarios de distintos proveedores y cuentas especiales de VoIP.
- Soporte de Videoconferencia - Programación específica del dialplan - Tarjetas de red Gigabit,10Gb o Fibra - Servicios especiales: Mensajería instantánea, avisos durante conversación, etc.
- Sistema de Failover de servidores y primarios
Página 24 — Implementación de Asterisk en todo tipo de infraestructuras

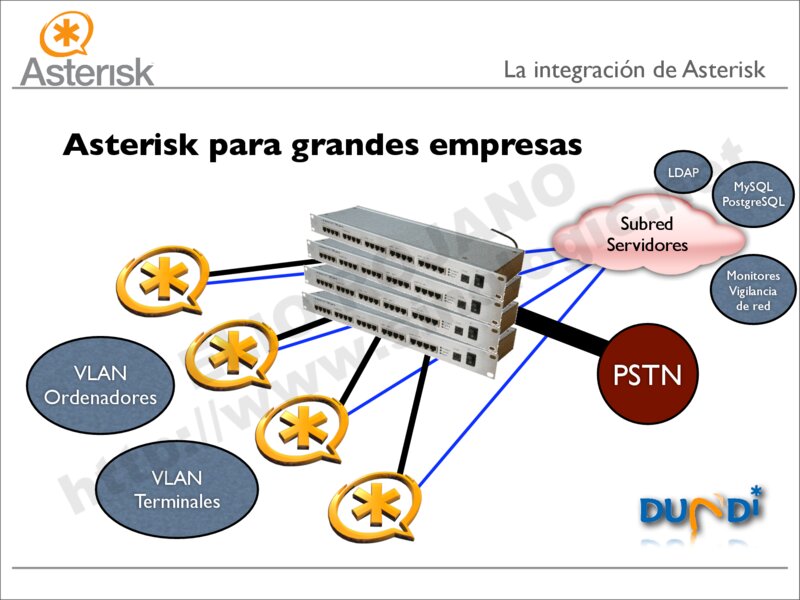

La integración de Asterisk Asterisk para grandes empresas
LDAP
MySQL PostgreSQL Subred Servidores Monitores Vigilancia de red
VLAN
Ordenadores
VLAN
Terminales
PSTN

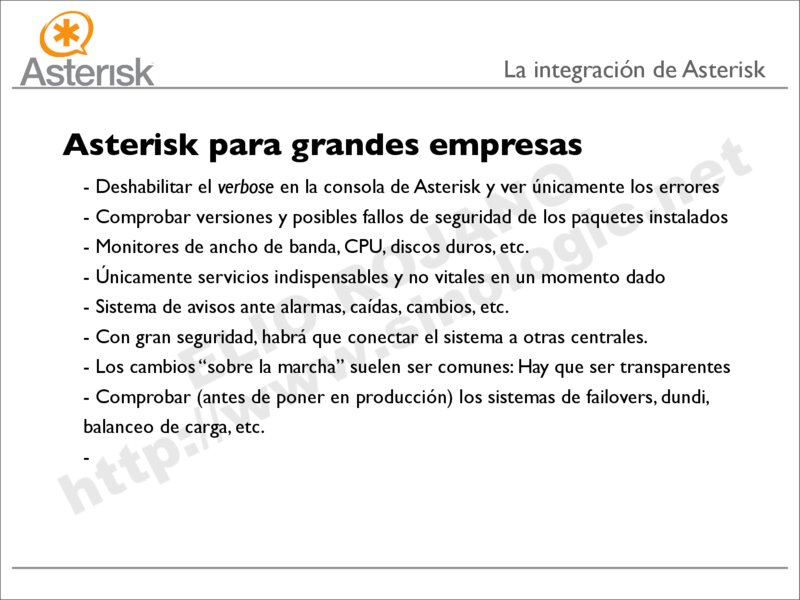

Página 25 — Implementación de Asterisk en todo tipo de infraestructuras
La integración de Asterisk Asterisk para grandes empresas - Deshabilitar el verbose en la consola de Asterisk y ver únicamente los errores - Comprobar versiones y posibles fallos de seguridad de los paquetes instalados - Monitores de ancho de banda, CPU, discos duros, etc.
- Únicamente servicios indispensables y no vitales en un momento dado - Sistema de avisos ante alarmas, caídas, cambios, etc.
- Con gran seguridad, habrá que conectar el sistema a otras centrales.
- Los cambios “sobre la marcha” suelen ser comunes: Hay que ser transparentes - Comprobar (antes de poner en producción) los sistemas de failovers, dundi, balanceo de carga, etc.
Página 26 — Implementación de Asterisk en todo tipo de infraestructuras

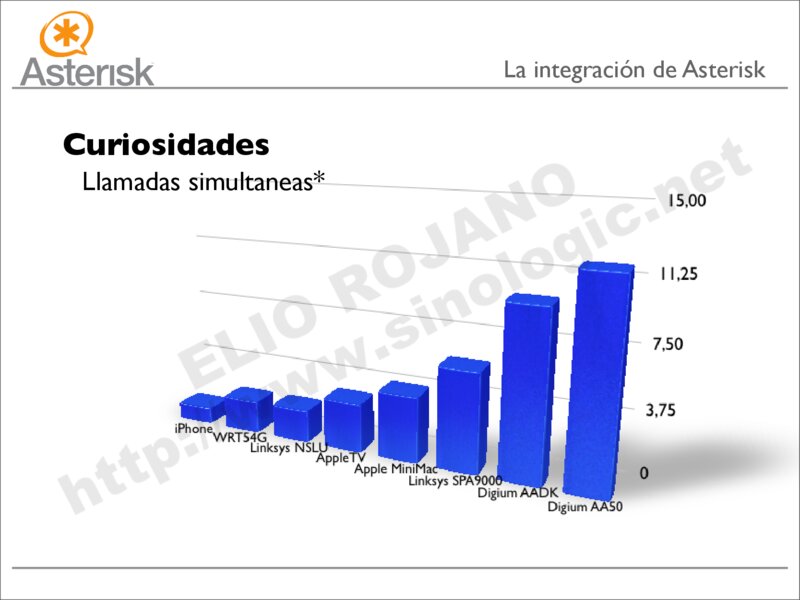

La integración de Asterisk Curiosidades Llamadas simultaneas*
Página 27 — Implementación de Asterisk en todo tipo de infraestructuras

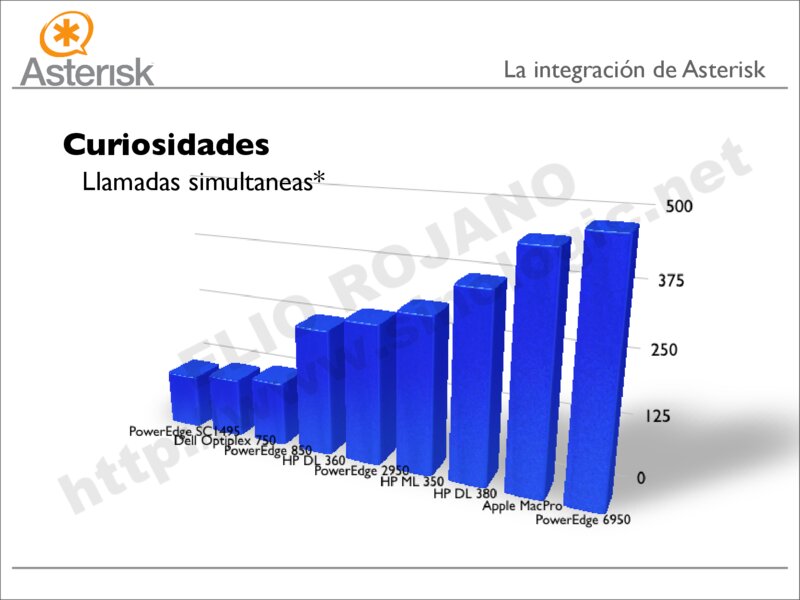

La integración de Asterisk Curiosidades Llamadas simultaneas*
Página 28 — Implementación de Asterisk en todo tipo de infraestructuras

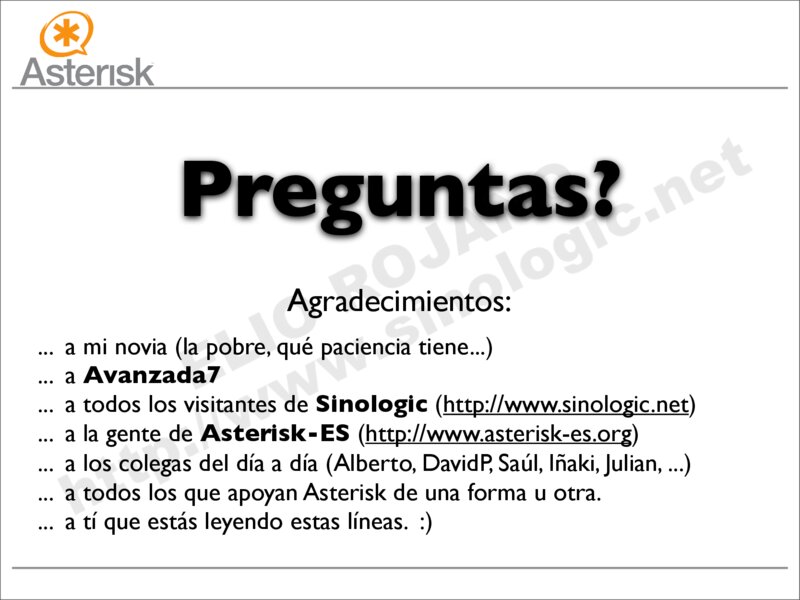

Preguntas? Agradecimientos: ... a mi novia (la pobre, qué paciencia tiene...) ... a Avanzada7 ... a todos los visitantes de Sinologic (http://www.sinologic.net) ... a la gente de Asterisk-ES (http://www.asterisk-es.org) ... a los colegas del día a día (Alberto, DavidP, Saúl, Iñaki, Julian, ...) ... a todos los que apoyan Asterisk de una forma u otra.
... a tí que estás leyendo estas líneas. :)
